外遮陽系統
2.1工作原理
傳動機械：齒輪齒條傳動 按下控制箱啟動開關按鈕，電機啟動。電機通過傳動機構驅動傳動軸運轉，傳動軸通過連接件帶動驅動桿在幕絲上平行移動，驅動桿拉動幕布一端緩慢展開，全部展開后觸動行程限位器開關，電機停止，該行程運行結束。
該控制箱備有手動控制,如需要中途停止,可以按下停止按鈕,即可停止運行。
2.2系統基本組成
本系統包括控制箱及電機、傳動部分、行程限位開關、幕線、端梁及幕布等。
外遮陽骨架：溫室頂部安裝一組外遮陽骨架。支架部分強度可靠、外形美觀，載荷承受能力強，使用壽命長。
● 減速電機：采用國產優質溫室專用減速電機，功率0.55KW。電機配備行程限位裝置，自動停止，限位準確，運行平穩可靠。
● 控制箱：箱內裝配有遮蔭幕展開與合攏兩套接觸器件，既可手動開停，又可通過行程開關實現電動控制。

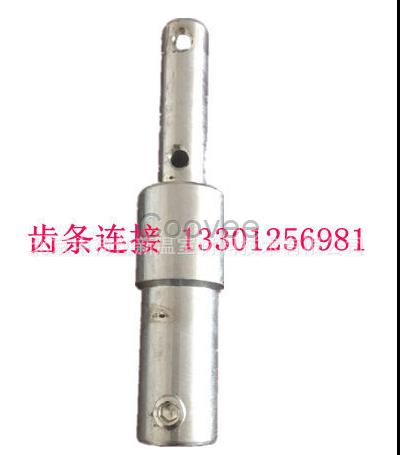

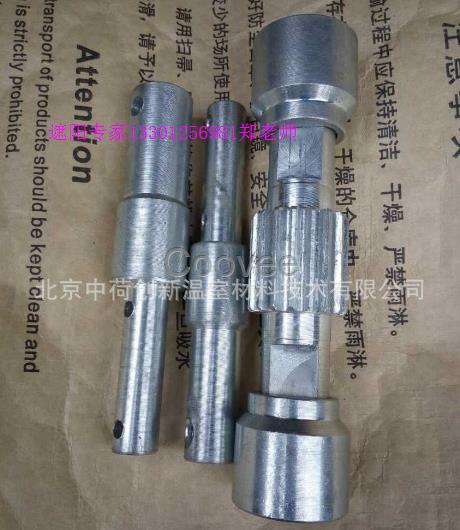

● 齒輪齒條傳動機構：由與幕布驅動桿相連接的推拉桿和鍍鋅鋼質傳動軸組成。傳動軸由齒輪齒條系統傳動，減速電機與傳動軸連接方式為專用聯軸器，方便安裝與維護，提高了系統的負荷能力和抗惡劣環境的能力。傳動軸采用11/4″鋼管，推桿為Φ32×1.8鍍鋅鋼管，每條齒條副連接一根；驅動桿為特制鋁合金型材，橫向布置，拉動幕布。
● 幕布及幕線：選用國產優質外遮陽幕布，遮陽率80%，正常使用壽命8年以上。幕線采用國產黑色外用托幕線，材質為聚酯PET，廠家質保期3年。
2.3技術性能：
1行程： 3.7m
2運行速度： 0.386m/min
3單程運行時間： 9.57min
4 電源： 380V，三相，50Hz
5電機功率： 0.55KW
