一、ZW32-12真空斷路器概述

ZW32-12戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV，三相交流50Hz的戶外配電設備。是浙江川龍電氣有限公司主要產品之一。ZW32-12真空斷路器主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。【手機微信同號136-1663-0771-】ZW32-12斷路器安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

常用10KV戶外高壓真空斷路器ZW32型號配置：

ZW32-12/630-20不銹鋼殼體      ZW32-12/630-20鐵殼       ZW32-12/630-20電動+不銹鋼

ZW32-12/630-20電動+鐵殼    ZW32-12/630-20手動+不銹鋼  ZW32-12/630-20手動+鐵殼

ZW32-12/1250-31.5不銹鋼                       ZW32-12/1250-31.5鐵殼

ZW32-12/1250-31.5電動+不銹鋼                  ZW32-12/1250-31.5電動+鐵殼

ZW32-12/1250-31.5手動+不銹鋼                  ZW32-12/1250-31.5手動+鐵殼

ZW32-12G/630-20不銹鋼+隔離開關              ZW32-12G/630-20鐵殼+隔離開關

ZW32-12G/630-20電動+不銹鋼+隔離開關         ZW32-12G/630-20電動+鐵殼+隔離開關

ZW32-12G/630-20手動+不銹鋼+隔離開關        ZW32-12G/630-20手動+鐵殼+隔離開關

ZW32-12G/1250-31.5不銹鋼+隔離開關           ZW32-12G/1250-31.5鐵殼+隔離開關

ZW32-12G/1250-31.5電動+不銹鋼+隔離開關     ZW32-12G/1250-31.5電動+鐵殼+隔離開關

ZW32-12G/1250-31.5手動+不銹鋼+隔離開關     ZW32-12G/1250-31.5手動+鐵殼+隔離開關

采購ZW32系列真空斷路器請聯系我們確認好配置。手機微信同號咨詢熱線

二、ZW32-12真空斷路器引用標準

浙江川龍電氣生產的ZW32斷路器符合《GB1984-89 交流斷路器》

《GB/T11022 高壓開關及其控制設備標準的共用技術條件》、

《GB1985-89 交流高壓隔離開關和接地開關》和DL404、IEC56等標準的有關要求。

三、ZW32-12真空斷路器使用環境條件

1、海拔高度不超過2000米；

2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；

3、風速不大于35m/s；

4、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。

四、ZW32-12真空斷路器結構原理

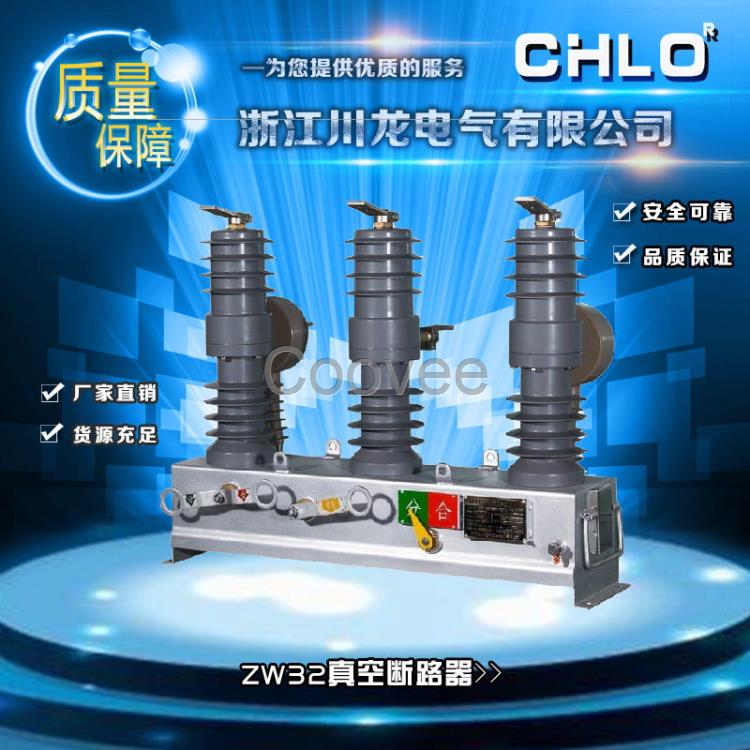

4.1 斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使用壽命長等特點。

4.2 斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

4.3 三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

4.4 操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。

4.5 斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。

4.6 斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。

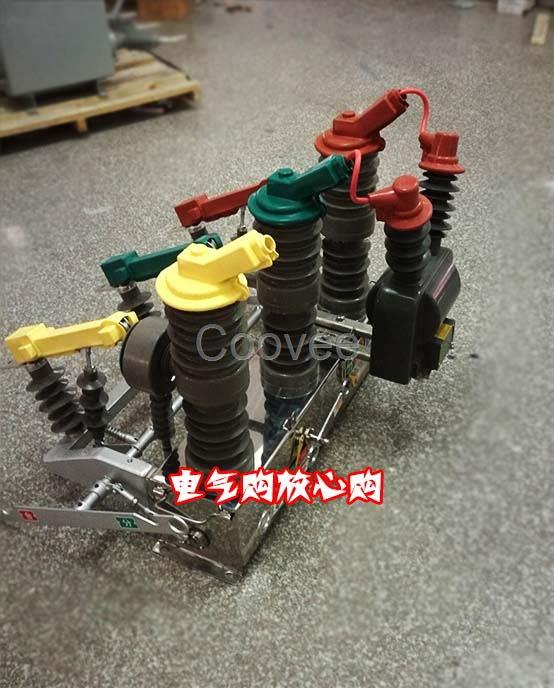

4.7 斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；只有隔離刀完全合閘或完全分閘時才可操作斷路器。可連裝避雷器支柱絕緣子，維護方便。

五、ZW32-12真空斷路器外觀尺寸圖片
