品牌：湘楚東方

型號：D360-40*6

作用原理：其他

輸送介質：清水泵

用途：普通用途泵

驅動方式：電動泵

介質溫度類型：常溫泵

材質：普通鑄鐵

出口壓力類型：低壓泵Pd≤4MPaMPa

出口壓力數值：24MPa

額定流量Q：360m3/h

額定揚程H：240m

葉片式泵葉輪級數：多級泵

葉片式泵吸入方式：單吸泵

葉片式泵葉輪形式：封閉式葉輪

葉片式泵殼體型式：節段式

葉片式泵泵軸位置：臥式泵

允許吸上高度：5m

吸入口直徑Ds：200mm

排出口直徑Dd：200mm

活塞/柱塞直徑：2mm

活塞/柱塞行程：3mm

往復次數n：4r/min

計量精度：5

允許顆粒直徑：6mm

介質粘度ν：1mm2/s

介質溫度：60℃

工作溫度：60℃

環境溫度：60℃

外形尺寸：1*1*1mm

重量：1006kg

性能：高揚程

泵軸位置：臥式

葉輪結構：封閉式葉輪

葉輪吸入方式：單吸式

流量：360（m3/h）

葉輪數目：6

揚程：240（m）

汽蝕余量：4.7（m）

吸入口徑：200（mm）

排出口徑：200（mm）

級數：多級

電壓：6kv（V）

功率：400（kw）

規格：D360-40*6

軸功率：294.1

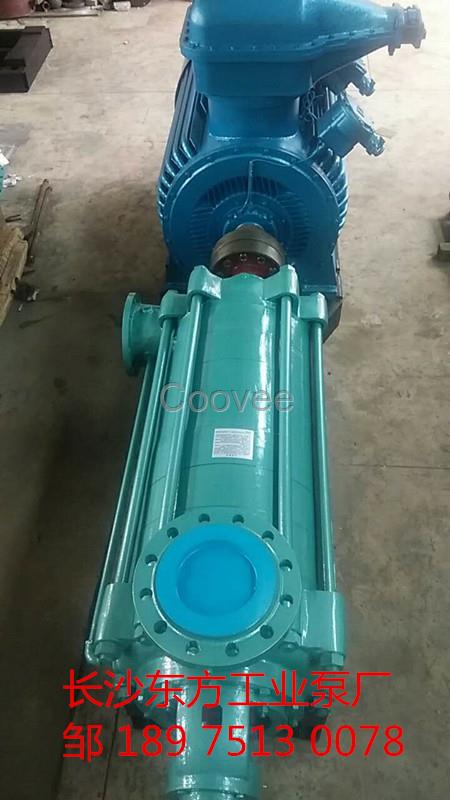

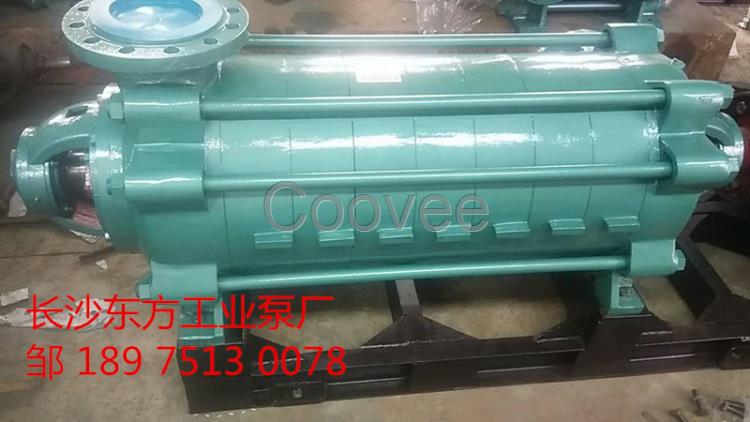

D360-40*6多級離心泵，D360-40*6多級泵

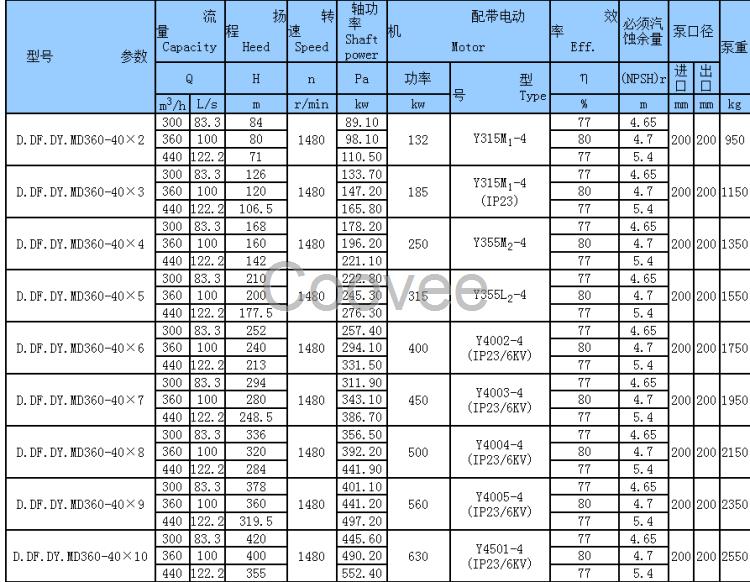

  型號          參數          流量         Capacity           揚程        Heed         轉速      Speed     軸功率   Shaft power             配帶電動機                       Motor            效率         Eff.    必須汽蝕余量    泵口徑    泵重

Q    H    n    Pa    功率            型號        Type    η    (NPSH)r    進口    出口

m3/h    L/s    m    r/min    kw    kw    %    m    mm    mm    kg

D.DF.DY.MD360-40×6    300    83.3    252    1480    257.40    400    Y4002-4 (IP23/6KV)    77    4.65    200    200    1750

360    100    240    294.10    80    4.7

440    122.2    213    331.50    77    5.4

相關知識普及：

多級泵運行中靠平衡盤、平衡鼓等泵內平衡機構平衡軸向力的多級離心泵，平衡裝置內有平衡液體流出，平衡液體通過平衡管接至泵的進口端，為保證泵正常運行：
a) 平衡管絕對不答應堵塞。
b) 平衡管內發生結垢的，應及時喬蟠。
c) 平衡管高壓側加裝壓力表，監測平衡管出口壓力。
輸送渣漿的多級離心泵，采用平衡盤的，運行時需注入高壓密封清水，使平衡盤、平衡盤座在清水中工作，防止渣漿、硬顆粒對平衡盤座、平衡盤的磨損

    D型泵供輸送不含固體顆粒、溫度不高于80℃的清水或物理化學性質類似于清水的液體，適應于礦山和城市給排水工程使用。采用了國家推薦使用的高效節能水力模型，具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點；通過改變泵的材質（或泵過流部分的材質）、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。

   型號意義      D360-40*6

      D——多級臥式離心泵      360 ——泵設計點流量為360m3/h

      40 ——泵單級設計點揚程為40m     6——泵的級數為6

性能范圍（設計點）
      流量：300～440m3/h
      揚程：213-252m
