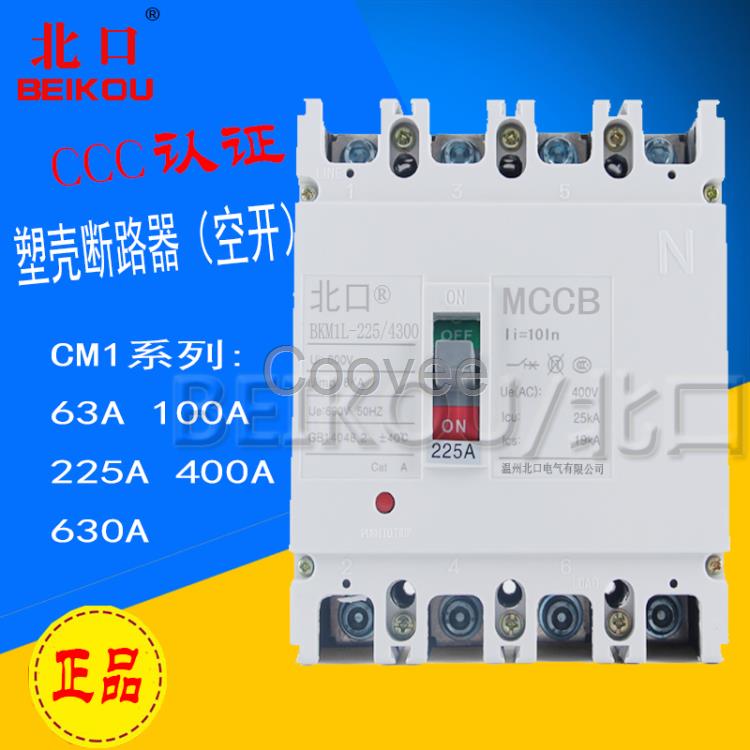

  低壓塑殼漏電斷路器BKM1L-400A/4300零火線同斷空開漏電保護器三相四線

  低壓塑殼漏電斷路器BKM1L-400A/4300零火線同斷空開漏電保護器三相四線

  低壓塑殼漏電斷路器BKM1L-400A/4300零火線同斷空開漏電保護器三相四線

CM1系列塑殼斷路器的適用范圍:

 CM1系列塑殼斷路器是本公司在對電力系統的需求進行認真分析后研制的。吸收同類產品的優點，總結聯合設計產品的經驗，充分考慮設備的整體運動要求，以及操作人員的安全方便，設計力求合理，并且考慮設備完整通用性。
   CM1系列塑殼斷路器可以實現上下級之間的保護服務，具有三段保護功能、隔離功能。
    該系列分短路電流保護（磁式）、過電流保護（熱式）兩種形式。該斷路器無飛弧系列采用了我公司獨創的并獲得國家專利的CDC滅弧技術，具有飛弧距離為零的特點,尤其適用于結構緊湊的抽屜式、封閉式成套設備。系列塑殼斷路器，其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流6A至2000A的電路中作電纜、變壓器、發動機、電動機等的過載、短路、接地和欠電壓保護，及不頻繁轉換和不頻繁起動電動機之用，具有兩段非選擇性和三段選擇性保護（225A以上）
CM1系列塑殼斷路器的功能特點:

 CM1系列塑殼斷路器該斷路器無飛弧系列具有飛弧距離為零的特點,尤其適用于結構緊湊的抽屜式、封閉式成套設備。
1． 該系列斷路器中的無飛弧系列采用了獲得國家專利的CDC滅弧技術。
2． 該系列斷路器還采用了新結構、高性能的觸頭系統：① 快速可調瞬時電磁系統；②強制觸頭分離機構；③大開距動觸頭斥開機構-可翻轉斥力機構； ④U型斷路器觸頭系統：是在原斷路器上串聯一個由平行導體組成的斥力限流觸頭系統。

CM1系列塑殼斷路器的技術參數：

殼架等級額定電流Inm(A)  分斷電流(有效值) kA  操作總次數通電/不通電   額定電流  A

                        S    H    R    U

CM1-63                  25   50   -    -      6000/8500  6、10、16、20、32、40、50、63

CM1-100                 35   50   85  100     6000/8500  16、20、32、40、50、63、80、100

CM1-225                 35   50   85  100     3000/7000 100、125、140、160、180、200、225

CM1-400                 50   65   -    -      2000/4000  200、250、315、350、400

CM1-630

CM1-800                 50   65   -   100     1500/2500  250、315、350、400、500、630、700、800

CM1系列塑殼斷路器的使用條件:

△海拔不超過2000m；傾斜度為22.5°；
△周圍介質溫度不高于+40°C（對船用產品為+45°C）和不低于-5°C；
△能耐受潮濕空氣、鹽霧、油霧、霉菌、核輻射的影響；
△在受到船舶正常振動時能可靠工作；在受到地震情況下（4g）能可靠工作；
△在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
△在沒有雨雪侵襲的地方。

CM1系列塑殼斷路器的應用實例：

 →小豐滿電站
→天安門香港回歸慶典照明工程
→四川成都亞洲國際展覽中心
→南京時代廣場
→GCS，MNS，CUBIC等新型開關柜

CM1系列塑殼斷路器的技術標準:

  IEC60947.1 GB/T14048.1 總則
   IEC60947.2 GB/T14048.2 斷路器

  IEC60947.4 GB/T14048.4 接觸器和電機起動器
