串聯諧振裝置通用注意事項

1.本串聯諧振裝置應由高壓試驗專業人員使用，使用前應仔細閱讀串聯諧振裝置使用說明書，并經反復操作訓練。
2.操作人員應不少于2人。使用串聯諧振裝置進行試驗時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3.為了保證試驗的安全正確，除必須熟悉本串聯諧振裝置說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。
4.各聯接線不能接錯，否則可導致串聯諧振裝置損壞
5.串聯諧振裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

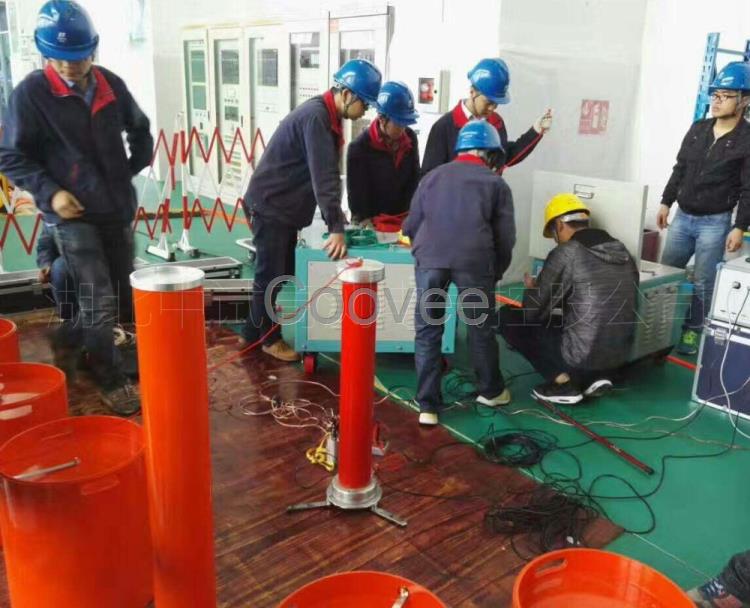

產品特征

試驗對象：35kV/400mm2電纜5km的交流耐壓試驗，電容量≤1.073uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min

額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；
額定電流：15A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(見變頻電源部分)；
測量精度：系統有效值1.5級；

激勵變壓器ZSJLB-45kVA/3kV/0.4kV             1臺
額定容量：45kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；
工作時間：60分鐘；
結    構：油式；
重    量：約350kg；
尺    寸：700*600*400

變頻電源ZSXB-F-45kW/380V                 1臺
額定輸出容量：45k
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：112.5A
額定輸出電流：112.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30-300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪 聲 水 平：≤50dB

高壓電抗器ZSDK-405kVA/54kV                2節
額定容量：405kVA;
額定電壓：54kV；
額定電流：7.5A；
電 感 量：35H/單節；
品質因素：Q≥30 (f=45Hz)；
工作時間：60分鐘；
結    構：油式；
重    量：約750kg；
尺    寸：Φ650*900mm

電容分壓器ZSFR-60kV/1000pF                1套
額定電壓：60kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級；
工作時間：60分鐘；
重    量：約12kg；
尺    寸：Φ160*850mm

補償電容分壓器ZSFRC-60kV/10000pF             1套
額定電壓：60kV；
高壓電容量：10000pF；
工作時間：5分鐘；
重      量：12kg；
尺      寸：Φ150*600mm；

配置清單

序號

設  備  名  稱

型  號  及  規  格

單位

數量

備注

1

激勵變壓器

ZSJLB-45kVA/3kV/0.4kV

臺

1

2

變頻電源

ZSXB-F-45kW/380V

臺

1

3

高壓電抗器

ZSDK-405kVA/54kV

臺

2

4

電容分壓器

ZSFRC-60kV/1000pF

套

1

5

補償電容器

ZSBC-60kV/10000pF

套

1

6

內部連接線

套

1

運行時間4個小時
