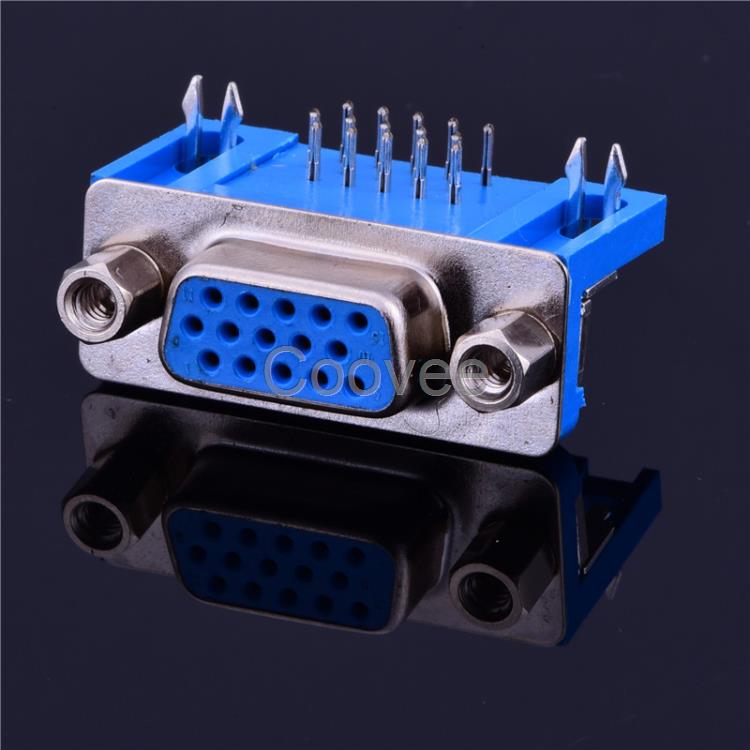

D-SUB連接器-板裝插座母 15位
產品系列：FDB1501
類型：板裝插座（穿孔式）
極數：15位
狀態：在產
RoHS:是
類型 D-SUB連接器 板裝插座-母（穿孔式）
進入角度 90° 側面進入
顏色 - 樹脂 藍色
極數 15
電氣
額定電流 3A AC(rms)
額定電壓 250V AC(rms)/DC
接觸電阻 25 mΩ Max
絕緣電阻 1000 MΩ Min
耐電壓 500V AC r.m.s
工作溫度范圍 -55oC~+105oC
材料
材料 - 接觸處金屬 磷青銅
材料 - 接觸處電鍍 金
材料 - 終端處電鍍 錫
材料 - 樹脂 PBT UL94V-0
連接器造型的基本原則
●屏蔽
隨著通訊產品的發展，EMC越來越受到重視，選擇的連接器時候需要有金屬外殼，同時線纜需要有屏蔽層，屏蔽層要與連接器的金屬外殼相連接，達到屏蔽的效果，也可以采用注塑方法，將插頭部位用銅皮包裹，線纜的屏蔽層與銅皮焊接在一起。
●防誤插
防誤插有兩方面：一方面是連接器本身，連接器本身旋轉180度，錯位錯誤連接導致信號錯誤連接，此時需要注意盡可能選擇防誤插連接器，或者通過調整連接器相對位置關系使裝配統一化；另一方面，出于減少物料種類考慮，幾種信號都采用相同連接器，此時就可能出現將A插頭插到B插座上去，此時就需要注意，如果出現這樣情況時會引起嚴重后果（非簡單告警，帶有破壞性）的時候，必須將A、B接口選擇為不同類型的插座。
