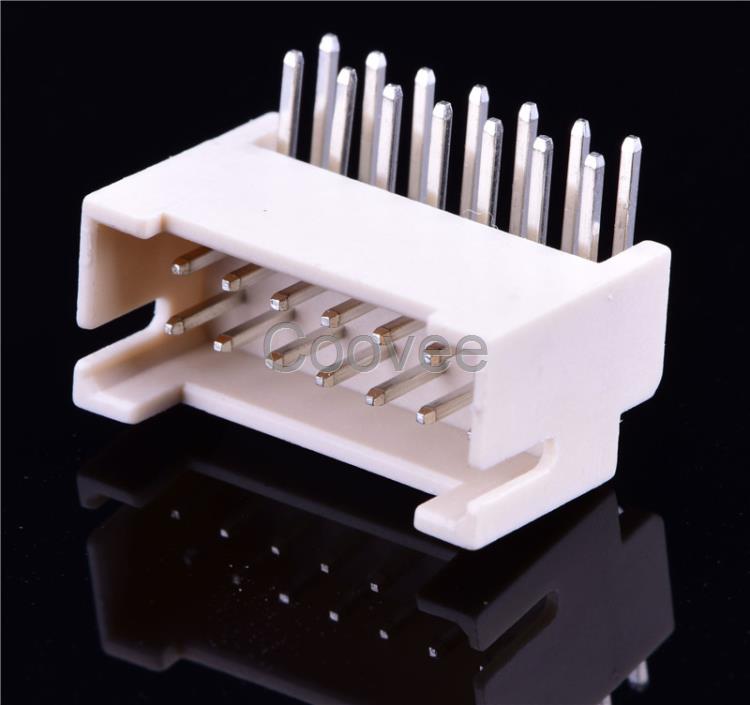

線到板連接器-板裝插座 間距：2mm
產品系列：FWF20017
類型：板裝插座（穿孔式）
極數范圍：4-30,36,38,40
狀態：在產
RoHS:是
類型 線到板連接器-板裝插座（穿孔式）
極數 4-30,36,38,40
進入角度 90° 側面進入
間距 2mm
顏色 - 樹脂 自然色
電氣
額定電流 3A AC(rms)
額定電壓 250V AC(rms)/DC
接觸電阻 30 mΩ Max
絕緣電阻 1000 MΩ Min
耐電壓 1000V AC r.m.s
工作溫度范圍 -25oC~+85oC
材料
材料-金屬 黃銅
材料 - 接觸處電鍍 錫
材料 - 終端處電鍍 錫
材料 - 樹脂 PA46 UL 94V-0
線對板連接器有何獨特之處？
系統和電子設備中的印刷電路板接收/發送信號的輸出功率時，需要與基片外部進行連接。很多情況下，印刷電路板和基片之間存在一定距離，需要電線來連接。長距離連接可以通過將電線焊錫至基片來實現。不過出于對功能性的考慮，通常使用多針線對板連接器來連接。
線對板連接器的結構很簡單：將電極（觸點）放置在外殼（膠殼）中。觸點有兩種類型：棒狀或片狀的“插頭”和“插座”。把插頭完全擠進插座中并覆蓋，實現“配對”。一般來說，插座與電線相連，插頭與基片相連，但這可以視乎用法而對調。電線和觸點的連接一般使用“壓力接合”技術實現，比如壓接式端子。連接電線和觸點也可以使用“壓力焊接”。壓焊技術用于低電流連接，以簡單地把絕緣線連接到觸點的方式，允許全面連接。這種方法雖然方便，但耐久性也許因此降低。以上兩種技術可以避免焊錫技術造成的過熱，保護連接不受到損害。此外，氣密連接區域由于不會暴露在空氣之中，可以保持連接穩定。
