SURAGUS 薄膜電阻測試儀

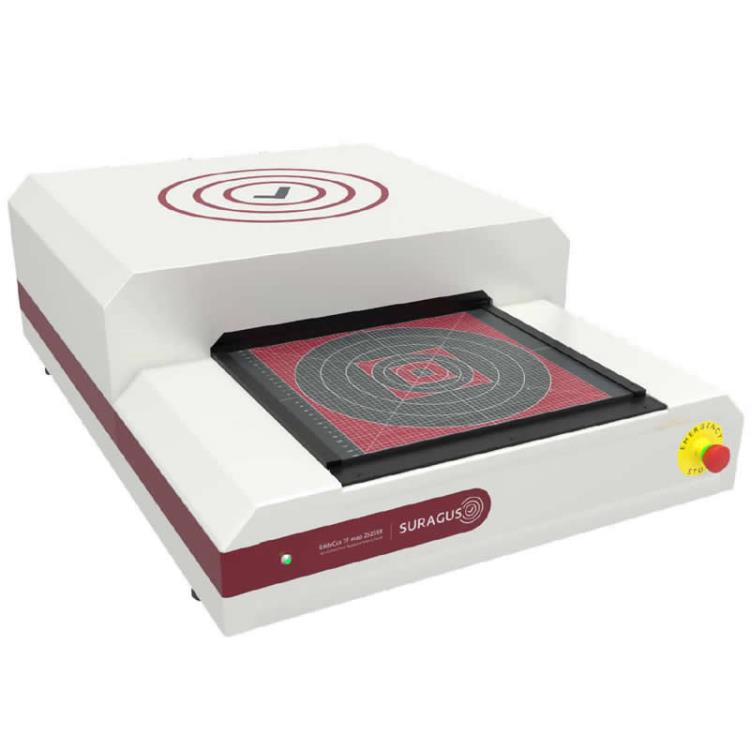

SURAGUS EddyCus TF map 2525 薄膜電阻和厚度測試儀

方阻測試儀  薄膜面阻測試儀

TF lab系列產品是一款適合實驗室研發或成品檢測使用的薄膜面電阻（方塊電阻）及薄膜厚度測量的儀器。

特點

非接觸成像

高解析度成像（25 至1,000,000 點）

缺陷成像

封裝層的地圖

參數

面電阻（方塊電阻）（歐姆/平方）

金屬層厚度（nm、μm）

金屬基板厚度（nm、μm）

各向異性

缺陷

完整性評定

應用

建筑玻璃（LowE）

觸摸屏和平板顯示器

OLED和LED應用

智能玻璃的應用

透明防靜電鋁箔

光伏

半導體

除冰和加熱應用

電池和燃料電池

包裝材料

材料

金屬薄膜和柵格

導電氧化物

納米線膜

石墨烯、CNT（碳納米管）、石墨

打印薄膜

導電聚合物（PEDOT:PSS）

其他導電薄膜及材料

規格參數

測量技術：非接觸式渦流傳感器

基板：例如：箔片、玻璃、晶圓，等等

最da掃描面積：10 inch / 254 x 254 mm（根據要求可以更大）

邊緣效應修正/排除：對于標準尺寸，排除2 mm的邊緣

最da樣品厚度/傳感器間隙：2 / 5 / 10 / 25 mm（由最厚的樣本確定）

面電阻（方塊電阻）的范圍：

低       0.0001 - 10 Ohm / sq; 2 至 8 % 精度

標準    1 - 1,000 Ohm / sq; 2 至 8 % 精度

高       10 - 10,000 Ohm / sq; 4 至 8 % 精度

金屬膜的厚度測量（例如：鋁、銅）：2 nm - 2 mm (與薄膜電阻一致)

掃描間距：1 / 2 / 5 / 10 mm （根據要求的其它尺寸）

每單位時間內測量點（二次形）：

5分鐘內10,000個測量點

30分鐘內1,000,000 個測量點

掃描時間：

4 inch / 100 x 100 mm，在0.5至5分鐘內（1-10mm 間距）

8 inch / 200 x 200 mm，在1.5至15分鐘內（1-10mm 間距）

裝置尺寸（寬/厚/深）：549 x 236 x 786(836) mm  /  23.6 x 9.05 x 31.5 inch

重量： 27 kg

可用特色：

薄膜面阻成像

各向異性電阻傳感器
