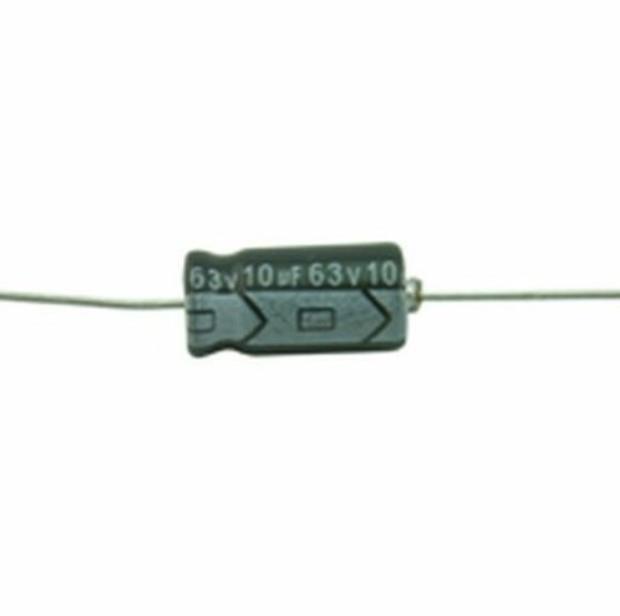

10uF63v軸向電解電容Axial Electrolytic Capacitor
SA系列 105℃ 特點 ◆適用一高溫度及信賴性較高之消費性產品。
◆高溫度及信賴性較高之一般工業用產品 。
SA Series 105℃ Fearures
◆ Used in Standard size for popular circuit,etc。
◆ Available in taping configuration for automatic insertion。
技術要求 Specifications 項目ltem 特性Performance Characteristics
使用溫度范圍 Operating Temperature Range -40to 105℃ -25to 105℃
額定電壓范圍 Rated Voltage Range 6.3to100VDC 160to450VDC
電容量范圍 Capacitance Range 0.1to4700μF 0.47to220μF
電容量允差 Capacitance Tolerance 20%（100Hz or 120Hz， 20℃）
漏電流Leakage Current （ 20℃，較大max） I≤0.03CV或4（μA）
額定工作電壓充電3分鐘后讀數，取大者 I≤0.01CV or 3（μA）After3minutes,whichever is greater measured with rated working voltage applied I≤0.03CV 10（μA）額定工作電壓充電3分鐘后讀數， 取大者 I≤0.03CV 10（μA）After 3minutes,whichever is greater measured with rated working voltage applied
損耗角正切值 Dissipation Factor （tgδ）
工作電壓WorkingVoltabe（VDC） 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450 D.F（%）較大 28 24 20 16 14 12 10 10 20 20 20 25 25 25 容量>1000μF時 ，每增加1000μF D.F值增加2%（ 100Hz or 120Hz， 20℃） For capacitance1000μF,Add 2%per another 1000μF （100Hz or 120Hz， 20℃）
低溫特性 Low Temperature Characteristics （120Hz） 阻抗比，
較大 max Impedance ratio at 120HZ to the 20℃ value
工作電壓Working Voltage（VDC） 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450 D.F（%）較大 28 24 20 16 14 12 10 10 20 20 20 25 25 25
高溫負荷壽命Load Life After 1,000 hours application of rated voltage at 105℃,capacitors meet the characteristics Meet the characteristics requirements mentioned below
環境溫度: 105℃ Ambient timperature: 105℃
施加電壓:額定工作電壓（VDC）
Applied voltage: Rated Working Voltage（DVC）
試驗后要求:室溫下恢復16小時, 20℃測試
After test requirements: Resumde 16 hours at normal temperature
電容量變化:≤25%規定值 Capacitance change:≤25% of the initial measured value
損耗角正切值:≤200%初始值
Dissipation Factor:≤200% of the initial specified value
漏電流:≤規定值 Leakage Current:≤The initial specified value
高溫?zé)o負荷壽命Shelt Life 試驗條件 Test conditions
持續時間:500小時 Duration time: 500hours
環境溫度: 105℃ Ambient temperature: 105℃
施加電壓:無 Applied voltage: None
