產品分類 更多>>

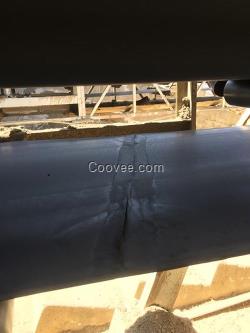

輸送帶冷硫化修補1.將輸送帶破損部位用角磨機配合鎢鋼打磨碟進行打磨。2.根據輸送帶破損部位的大小選擇相應的帶半硫化層的輸送帶修補片或修補條(修補條或修補片至少大出破損部位15~20mm)茵美特建議使用帶半硫化層修補條、修補片，不帶半硫化層的材料建議將粘接面進行深層次打磨。3.將輸送帶破損部位和輸送帶修補條半硫化面進行涂刷皮帶膠，晾置一會，然后進行第二遍涂刷(晾置至不粘手為止，常溫情況下一般在五分鐘)。4.將修補條拉直貼在輸送帶打磨面上，用橡膠錘或者壓實滾輪進行敲打壓實，趕出空氣。溫馨提示：若環境溫度過低建議使用碘鎢燈或熱風槍加熱0.5-1小時，時間若允許適當延長加熱時間，將有利于粘接面強度的提高。輸送帶的產品特點1、本產品由全棉帆布（CC）或維棉交織浸膠帆布（VC）經壓延、成型、硫化等工序精制而成。2、本產品適應不同使用條件的要求，可制成包邊式、開邊式、中梯型、邊梯型等不同結構規格（1）帶芯材質：滌棉交織布TC-70型、全棉帆布CC-56型（2）帶寬：300mm-3000mm（3）布層：1-12層（4）覆蓋膠厚度：工作面：1.5-10mm非工作面：0mm-6mm。輸送帶的特點這種輸送帶用纖維織物作帶芯，用一般橡膠作覆蓋材料，表面光滑平整(圖1。帶芯是由棉、尼龍、聚酯或維尼綸等纖維編織成的分層或整體織物。棉纖維是應用zui早的帶芯材料，易與橡膠粘合，濕態時強度略有提高，但破斷強度低〔大多在56牛/(毫米·層)左右〕,防腐防霉性差,使用日漸減少。20世紀50年代末開始用尼龍纖維織物作帶芯材料，并已成為用量zui大的一種。尼龍纖維強度高達700牛/（毫米·層），耐水，抗腐蝕，耐彎曲疲勞；但彈性伸長較大。聚酯纖維性能與尼龍纖維相近，而使用時彈性伸長僅為尼龍纖維的一半，是一種有發展前途的材料。維尼綸纖維強度達200牛/（毫米·層）,彈性伸長比尼龍纖維小，易與橡膠粘合，耐熱性能好，但濕態時強度要降低10～25%，僅在中國、日本等少數應用。在編織帶芯時可以只用一種纖維，也可用兩種纖維混紡或交織。
