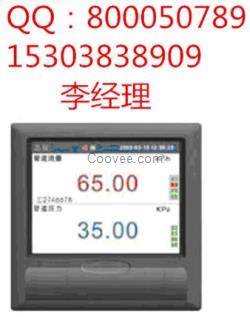

WP-R301C 16路輸入藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等多種信號。 具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、累積報表、歷史數據轉存、打印以及遠程通訊功能。 功能特點 系統 采用新大規模集成電路，國際名廠元器件精心設計。 高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警。 5.6英寸320*234點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。 全隔離輸入，可輸入多種信號，無需跳線，通過軟件組態即可。 新型開關電源，85VAC~265VAC范圍內正常工作。 集成硬件實時時鐘，掉電情況下時鐘也能準確運行。 提供變送器24VDC隔離配電。 全鋁密封外殼及內部屏蔽板，儀表在惡劣環境中正常工作。 大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據。 12路繼電器報警輸出。 信號 可輸入各種標準信號：標準電流、標準電壓、頻率、毫伏、熱電阻、熱電偶。 信號全量程精度±0.5%。 通道間采用光電器件，完全隔離。 提供標準4~20mA變送輸出。 軟件 軟件密碼鎖用戶組態安全。 中文菜單組態，可自由組態并顯示工程位號、工程單位。 工程量顯示數值達到4位半，顯示范圍：-9999~19999，還支持真空度運算及科學計數法顯示。 同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄并顯示近的187條報警信息。 每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日報 月報等多種報表形式。 多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算。 曲線顯示模式可選擇橫向曲線或縱向曲線。 內置GB2312二級漢字字庫（6500個漢字）。 功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題。 通訊 標準串行通訊接口：RS485和RS232C。 支持標準的Modbus-RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等。除支持本公司的上位機管理軟件外，還支持iFix、組態王、MCGS、力控等通用組態軟件，無需專用驅動。 使用USB2.0接口轉存和備份歷史數據，較大支持2GB優盤。 支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。 外接微型打印機，可手動打印數據、曲線，定時自動打印實時數據，滿足用戶現場打印的需要。 顯示 主 構造 安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后較大傾斜30度安裝，左右水平。 儀表板厚度：2~26mm 外型尺寸：144(W)*144(H)*220(D)mm 重量：4kg 輸入部分 輸入點數：1~12通道，16通道 測量周期：1秒 輸入種類： 顯示部分 顯示器：5.6英寸TFT彩色LCD(320*234點) 顯示顏色：藍色/白色 通道位號：5個漢字或10個字母（數字） 通道單位：3個漢字或7個字母（數字） 狀態顯示：顯示畫面名稱，板卡狀態，報警狀態，USB設備標志，循環顯示標志 顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯示），歷史曲線顯示，信息顯示（報警信息、累積報表），功能畫面（數據備份、打印） 總覽顯示：顯示所有的測量通道的數據和報警狀態 更新率：1秒 曲線顯示：可以縱向、橫向選擇 歷史曲線：可再現內存中存儲的數據 可放大1/2/4/8/16/32倍 報警信息：總共記錄顯示15條記錄 溫壓補償功能 測量裝置： 孔板，渦街（電流型），渦街（頻率型） 測量介質： 蒸汽，水，一般氣體 蒸汽溫度： 0～600℃ 蒸汽壓力： 0.1～22MPa 蒸汽狀態： 自動判斷飽和蒸汽和過熱蒸汽 水溫度： 0～150℃ 水壓力： 0.6MPa、1.6MPa 氣體壓縮系數： 空氣、氧氣、氮氣可自動查詢， 一般氣體可設置常數。 渦街系數： 0.00000～999,999 存儲功能 外部存儲 媒體： 優盤 格式： FAT32 方式： 文件記錄 容量： 較大2G 內部存儲 媒體： 閃存 格式： 二進制保存 方式： 連續記錄 容量： 1~12通道 記錄間隔 存儲時間 1秒 3天 2秒 6天 5秒 15天 10秒 30天 15秒 45天 30秒 90天 1分 180天 2分 360天 4分 720天 16通道 記錄間隔 存儲時間 1秒 40小時 2秒 3天 5秒 8天 10秒 16天 15秒 24天 30秒 48天 1分 96天 2分 192天 4分 384天
