電動閥門研磨機M-100JJ配固定支架

一、  產品概述

M-100JJ型便攜式閥門研磨機是為適應現場維修閥門而開發的一代新產品。該產品具有降低勞動強度、提高勞動效率、降低維修費用的特點。完全替代了進口產品。廣泛用于石油、化工、冶金、電力等企業。具有以下優點：

1、            體積小、重量輕、攜帶方便。

2、            安裝簡單。產品為組合式結構，易拆、裝。

3、            操作簡單。

4、            效率高，研磨質量好。

5、            適用于復雜環境下的現場維修，在現場維修省去了閥門拆裝。

二、  技術規范

1、            研磨范圍

①    平閥座：直徑Φ20～Φ175mm。

②    zuida 深度：450mm。

2、            輸入電壓/電流：220V/2.9A。

3、            功率：750 W。

4、            操作重量：3kg

三、  工作前的準備工作及注意事項

1、     接通220V單相交流電源。電源的插座應與電機的電源插頭相匹配。

2、     仔細閱讀電機的使用說明，熟練掌握電機的使用方法。

電機的轉速是通過改變開關的壓力控制的，當輕微按下開關時，轉速較低，隨著壓力增加轉速加快。

3、     用剪刀按研磨頭的直徑大小或斜面長度把砂紙（布）剪好備用。

4、     把研磨部位損傷的高點修掉，以免撞擊研磨頭或改變研磨角度。

5、     停機后一定要拔掉電機電源。以免誤碰開關后研磨頭轉動傷人或損傷設備。

切記停機后拔掉電機電源。

四、  安裝、使用說明

1、    選擇研磨頭

根據閥芯、閥座的大小及角度選擇合適的研磨頭。

研磨頭的角度用隨機所帶的角度尺測量，一定要與錐閥閥座的角度相匹配。

2、    產品的安裝

根據所需修研的閥門選擇圖1到圖10的一種安裝方法進行安

裝。

3、    操作方法

（1）研磨錐面個截止閥閥座時，用定心套定于閥門管道上，研磨頭貼附于被研磨面上，一手握電機把手及開關，另一手托住手持套，輕輕按動開關即可研磨。不能用于錐面截止閥閥芯的研磨。

（2）研磨平面截止閥閥芯時，將閥芯固定在平板或其他卡具上，用合適的萬向頭進行手持研磨

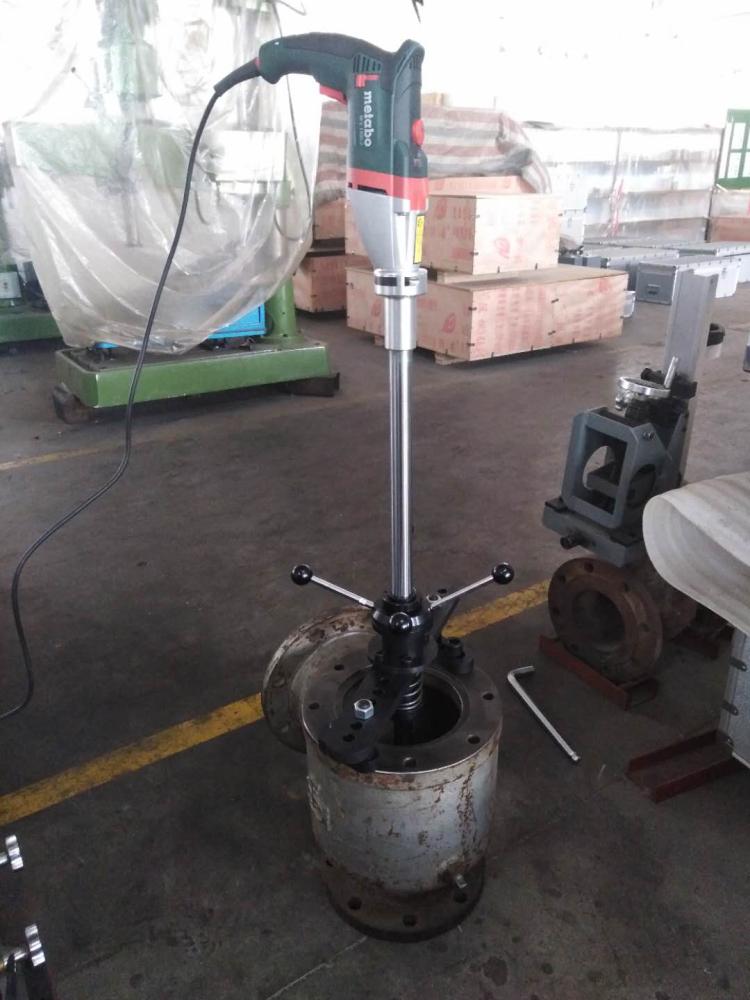

（3）研磨平面截止閥閥座時，建議DN80以下的閥門用手持的方式選擇合適的磨桿進行研磨。研磨DN80以上的閥座時，用所配的機架固定在閥座法蘭上進行研磨具體步驟如下：

1將可調支架用閥門自帶的螺桿固定在閥門法蘭上，調節固定擺座，使主機中心與研磨面中心對正，然后緊固。

2、取下機架，將手持套裝在機架上，選擇合適的研磨盤，安裝在手持套上，然后將剪好的砂紙及壓板用螺母緊固。

3順時針旋轉壓力調節手柄，使壓力彈簧壓縮到合適的位置，而后將手持套放進閥門，將機體緊固在擺座上。伸縮手持套使研磨盤壓在閥門密封面上，鎖緊手持套。

4、逆時針旋轉壓力調節手柄使研磨盤與閥門密封面脫離一定距離，點動試機，確定研磨盤周圍沒有障礙物時，開機運行。調節好電機轉速。順時針旋轉壓力調節手柄使研磨盤壓在閥門密封面上，壓力調節要適中，不要太大，以免給損壞零件。

5、研磨過程中，如需更換砂紙。逆時針旋轉壓力調節手柄，使研磨盤與閥門密封面脫離，將機架連帶手持套一并取下，手持套不必松開。換上新砂紙即可裝上繼續研磨。

研磨完畢按上述步驟逆向拆卸，擦拭干凈，涂油，裝箱備用。

聯接件用于連接直直徑195mm以上的研磨盤。
